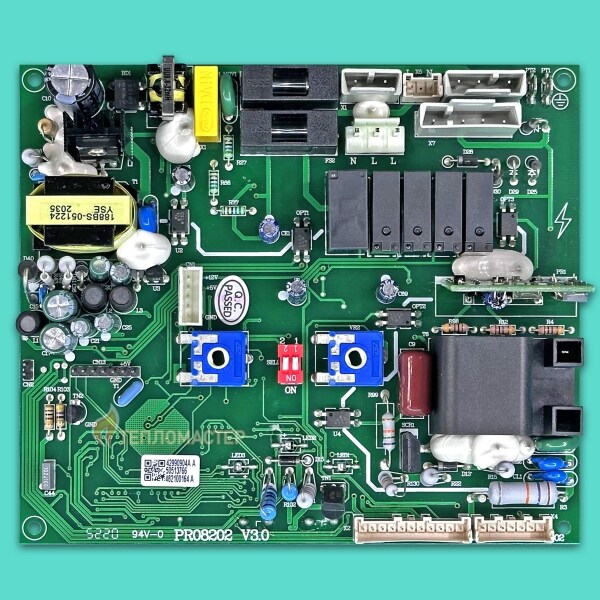

Плата Ferroli Domina N / плата Ferroli Divaproject DBM33B (39848642, 36509322)

Плата управления Ferroli Domina N / плата управления Ferroli Divaproject (39848642, 36509322) - оригінальна запчастина (DBM33B), встановлюється в турбованих та димохідних котлах Ферроли Домина Н / Ферроли Дивапрожект, потужністю 24 - 28 кВт. Плата керування Ferroli Domina N / плата керування Ferroli Divaproject (39848642, 36509322) оснащена двома ручками керування, та трьома світлодіодами, за допомогою яких відображаються режими роботи та повідомлення про помилки.

Основними причинами виходу з ладу платы Ferroli Domina N / платы Ferroli Divaproject (39848642, 36509322) є - попадання вологи, попадання блискавки або стрибок мережевої напруги.

Сумісні моделі:
Плата Ferroli DOMINA C24 N
Плата Ferroli DOMINA F24 N
Плата Ferroli DOMINA C28 N
Плата Ferroli DOMINA F28 N
Плата Ferroli Divaproject C24
Плата Ferroli Divaproject F24

При заміні старої плати Ferroli DBM33A, або плати Ferroli DBM33B на нову, потрібно виконати деякі налаштування. Послідовність заміни​:

Налаштування 1: Інтерфейс користувача
1. Знеструмити агрегат.
2. Відкрити кришку панелі керування
3. Вимкнути та вийняти замінну плату DBM33B
4. Встановити та підключити змінну плату DBM33B
5. Повернути на місце кришку щитка
6. Подати електричне живлення на агрегат
7. З метою безпеки перевірити, що функція кнопок, ручок та світлодіодів відповідає опису в посібнику користувача до агрегату. В іншому випадку, повторити процедуру з пункту 1.

Налаштування 2: Параметри конфігурації котла
1. Вхід у меню "Параметри В"
Натисніть кнопку "ECO" протягом 10 секунд. Після цього світлодіоди швидко блимають протягом 2 секунд.
Світиться червоний світлодіод (вказівний параметр №1, тип котла)
2. Натисніть кнопку "ECO" протягом 5 секунд. Після цього часу світлодіоди швидко блимають протягом 2 секунд.
3. Поверніть ручку системи ГВП на мінімум (для котлів DOMINA N) або на максимум (для котлів Divaproject).
4. Натисніть кнопку "ECO" протягом 5 секунд. Після цього часу світлодіоди швидко блимають протягом 2 секунд.
5. Горить зелений світлодіод.
6. Натисніть кнопку "ECO" двічі.
7. Горить жовтий світлодіод (вказівний параметр №4, тип запиту на ГВП)
8. Натисніть кнопку "ECO" протягом 5 секунд. Після цього часу світлодіоди швидко блимають протягом 2 секунд.
9. Поверніть ручку ГВП на мінімум (для реле протоку) або на максимум (для витратоміра).
10. Натисніть кнопку "ECO" протягом 5 секунд. Після цього часу світлодіоди швидко блимають протягом 2 секунд.
11. Горять жовтий та червоний світлодіоди​.
Вихід із меню "Параметри В":
Поверніть ручку системи опалення спочатку на мінімум, потім на максимум
Встановіть ручки на задані температурні значення

Налаштування 3: Параметри конфігурації котла
1. Вхід у меню "Параметри А". Натиснути кнопку скидання "Reset" протягом 10 секунд По закінченні цього часу світлодіоди швидко блимають протягом 2 секунд.
2. Горить червоний світлодіод (параметр №1, що вказує, тип газу)
3. Натиснути кнопку скидання "Reset" протягом 5 секунд. По закінченні цього часу світлодіоди швидко блимають протягом 2 секунд.
4. Поверніть ручку ГВП на мінімум (для роботи на метані) або на максимум (для роботи на зрідженому газі GPL).
5. Натиснути кнопку скидання "Reset" протягом 5 секунд. По закінченні цього часу світлодіоди швидко блимають протягом 2 секунд.
6. Горить зелений світлодіод.
7. Натиснути кнопку скидання "Reset" 6 разів.
8. Усі світлодіоди погасли (що вказує параметр №8, тип камери згоряння).
9. Натиснути на кнопку скидання "Reset" протягом 5 секунд. По закінченні цього часу світлодіоди швидко блимають протягом 2 секунд.
10. Поверніть ручку ГВП на мінімум (для закритої камери) або на максимум (для відкритої камери).
11. Натиснути на кнопку скидання "Reset" протягом 5 секунд. По закінченні цього часу світлодіоди швидко блимають протягом 2 секунд.
12. Горить червоний СІД (параметр №1, що вказує, тип газу).
Вихід із меню "Параметри А":
Поверніть ручку системи опалення спочатку на мінімум, потім на максимум.
Встановіть ручки на задані температурні значення.
