ТЕРМОСТАТИЧЕСКАЯ ГОЛОВКА ДЛЯ ТЕРМОРЕГУЛИРУЮЩИХ И ТЕРМОСТАТИЧЕСКИХ ВЕНТИЛЕЙ АРТ. 1100-1101

Термостатические головки в Одессе представлены в ассортименте нашего интернет-магазина «ТеплоМастер», где Вы можете купить термостатическую головку ICMA с бесплатной доставкой и гарантией от производителя.

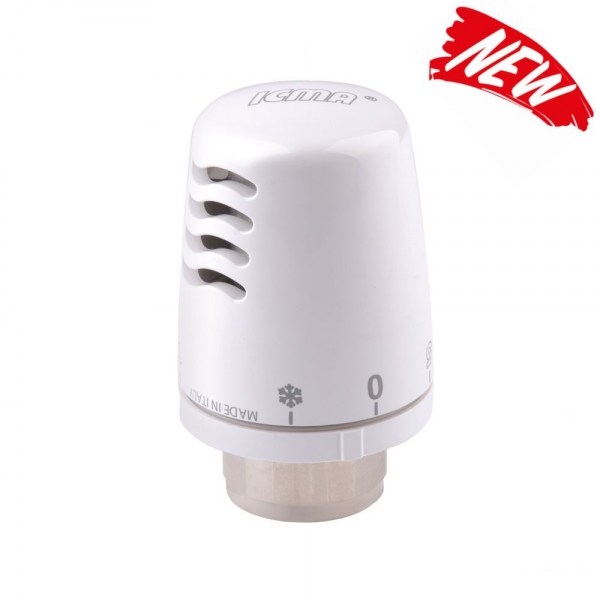

ТЕРМОСТАТИЧЕСКАЯ ГОЛОВКА ДЛЯ ТЕРМОРЕГУЛИРУЮЩИХ И ТЕРМОСТАТИЧЕСКИХ ВЕНТИЛЕЙ АРТ. 1100-1101
372 грн
Купить товар
Код товара: 6231
Есть в наличии
Заказать в 1 клик:
Заказать
Характеристики Доставка Оплата Кредит
Производитель: ICMA

Термостатическая головка с жидкостным элементом имеет современный, графичный и привлекательный дизайн. Компактные рабочие детали выполнены из твердого и прочного пластика. Ограничитель и блок установки желаемой температуры работают быстро; понятны и легки в использовании. Технические показатели полностью соответствуют стандартам, указанным в нормативе EN 215 и TELL (Системы классификации энергетической эффективности термостатических головок).

Артикул Код Термостатический элемент Резьба
1100 821100AC20 Жидкостной M28 1 50
1101 821101AC20 Жидкостной M30 1 50

ФУНКЦИЯ

Термостатические вентили с установленной термостатической головкой ICMA созданы специально для автоматического поддержания заданной температуры в помещении.

Принцип работы термоголовки основан на сжимании и расширении внутреннего цилиндрического гофрированного устройства наполненного специальной жидкостью.

При увеличении комнатной температуры теплочувствительный цилиндр расширяется и давит на шток терморегулирующего вентиля, который в свою очередь, перекрывает проходное отверстие вентиля, тем самым, уменьшая количество воды поступающей в радиатор. При уменьшении комнатной температуры цилиндр сжимается, открывая вентиль, таким образом, вода в радиатор поступает в большем количестве и температура в помещении увеличивается.

Благодаря применению термостатических вентилей и термостатических головок Icma, стало возможным автоматическое поддержание заданной комнатной температуры, что обеспечивает комфортные условия проживания, и существенную экономию расхода топлива.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Эксплуатационные качества
Минимальный градус регулирования: ts min 7°C - антифриз (*)
Максимальный градус регулирования: ts max 28°C - градус (5)
Режим комфортной экономии: 20°C - градус (3)
Максимальное рабочее давление: PN 1000 KPa
Максимальная разница давления: Δp 100 KPa
Номинальная ёмкость “qm N” (Ap=10 KPa) клапан угловой - прямой: qm N 191 ÷ 195 Kg/h
Максимальная рабочая температура: 120°C
Гистерезис: C 0.28 K



Материалы
Рукоятка и круглая гайка крепления: ABS Bianco RAL 9010 – хромированный
Корпус и радиопередатчик: PA6 30% F.V. RAL 9010 – хромированный
Элемент, чувствительный к жидкости: Этил-ацетиловый термостатический
Кольцевая гайка соединения: Латунь CW614N - UNI 12164 – никелированный
Винт регуляторный: Латунь CW614N - UNI 12164
Рессора болта регуляторного: Стальной

УСТАНОВКА И ЭКСПЛУАТАЦИЯ

ПРЕОБРАЗОВАНИЕ ТЕРМОРЕГУЛИРУЮЩИХ КЛАПАНОВ В ТЕРМОСТАТИЧЕСКИЕ

Снимите защитный колпачок с рукоятки, используя отвёртку с мелким сечением. Пример настройки на фото 2.
Крутите рукоятку против часовой стрелки, пока полностью не снимете её с клапана.
Снимите белый адаптер с корпуса клапана, одновременно вращая и сгибая его.

УСТАНОВКА ТЕРМОСТАТИЧЕСКОЙ ГОЛОВКИ

Установите серый винт, идущий в комплекте к термостатической головке, на корпус винта в подходящий разъем. Шестигранный край должен быть направлен на вас.
Установите головку на отметку 5 и затем на корпус винта. Держите индикатор направленным вверх или так, чтобы его было хорошо видно.
Зафиксируйте термостатическую головку на клапан, полностью привинчивая хромированную гайку на серую гайку. Хорошо прикрутите подходящим ключом.

РЕГУЛИРОВКА ТЕМПЕРАТУРЫ

На рукоятку нанесены цифры от 0 до 5, которые соответствуют конкретной температуре (посмотрите на шкалу регулирования, указанную сбоку). Чтобы установить желаемую температуру, крутите рукоятку, выставляя нужную цифру напротив индикатора.

БЛОКИРОВКА ТЕМПЕРАТУРЫ

Крутите рукоятку термостатической головки по направлению к цифрам от 0 до 5, нанесенных на рукоятку.
В нижней части прибора также есть нумерация.
Найдите выемку перед цифрой и за ней. Установите вилку в эти разъемы и толкайте до щелчка. Рукоятка теперь заблокирована на желаемой температуре.

ОГРАНИЕНИЕ ТЕМПЕРАТУРЫ

Чтобы ограничить температуру будет достаточно определить 2 разъема сразу после того, как выставили температуру.
Вставьте вилку в эти два разъема и толкайте до щелчка. После этого рукоятка может двигаться от 0 до выбранного показателя.
Вилка продается отдельно от устройства.
