Редуктор давления воды 1

Редукторы давления и самопромывные фильтры в Одессе представлены в ассортименте нашего интернет-магазина «ТеплоМастер», где Вы можете купить редуктор и фильтр для отопления ICMA с бесплатной доставкой и гарантией от производителя.

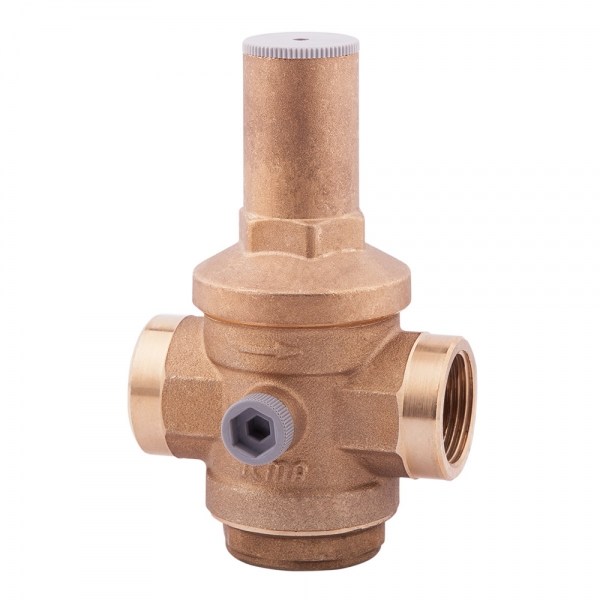

Редуктор давления воды 1
1784 грн
Купить товар
Код товара: 6431
Есть в наличии
Заказать в 1 клик:
Заказать
Характеристики Доставка Оплата Кредит
Производитель: ICMA

ПРИНЦИП РАБОТЫ


Работа редуктора основана на равновесии двух противоположных сил внутри редуктора. Сила пружины надавливает на отсек открытия прохода воды, в противовес силе давления воды (Рис. 1). Компрессия пружины, поглощает изменения давления в трубопроводе. Таким образом, две силы обнуляются и поддерживают постоянным значение настройки на выходе, независимо от изменения давления на входе. При открытии крана, вентиль (1) перемещается, вниз открывая проход воде. Это происходит из-за силы давления пружины на диафрагму (2) которая в данных условиях становится превалирующей в сравнении с силой воды. При увеличении расхода воды, увеличивается проток воды внутри редуктора из-за уменьшения давления, которому обычно подвергнут вентиль (1). При открытии нескольких кранов происходит падение давления (Δp) на выходе, и последующее увеличение расхода (Q) как показано на рис. 2.

При закрытых кранах, давление на выходе увеличивается до достижения установленного значения в фазе настройки.





Перед монтажом откройте все краны для промывки системы и удаления лишнего воздуха из труб. Рекомендуется установка дополнительныхперекрывающих кранов на входе и выходе для облегчения возможного ремонта в будущем. После закрытия перекрывающего крана на выходе, выполните настройку. Снимите пластиковую заглушку редуктора (Рис.3), и при помощи шестигранного ключа Ch.10 настройте давление. По часовой стрелке – давление увеличивается, против часовой стрелки - уменьшается. При помощи манометра считайте настроенное значение. Регуляторы имею заводскую настройку 3 bar. Монтаж редуктора может осуществляться в любом положении кроме перевернутого (Рис. 4).



АНОМАЛИИ В РАБОТЕ И СОВЕТЫ ПО МОНТАЖУ


Проблемы в работе, которые возникают у редуктора давления, часто вызваны несоблюдением некоторых правил во время монтажа. Далее перечислены часто возникающие случаи:

Редуктор не поддерживает настроенное давление.Проблема в большинстве случаев происходит из-за осадка загрязнений на прокладке герметичности, что влечет за собой рост давления, на выходе. Для предотвращения подобных проблем рекомендуется установка фильтра на входе редуктора.

Установлен бойлер и имеется повышенное давление на выходе редуктора.Проблема обусловлена тем, что бойлер перегревает воду, что приводит к увеличению давления, и в этом случае редуктор находится в закрытом положении. Решением для поглощения повышенного давления служит установка расширительного бака на отрезке между бойлером и редуктором. Рекомендуется установка редуктора в технических помещениях, так как это облегчает инспекцию и ремонт, облегчает доступ к считыванию показателей манометра, а при низких температурах предотвращает обледенение.
